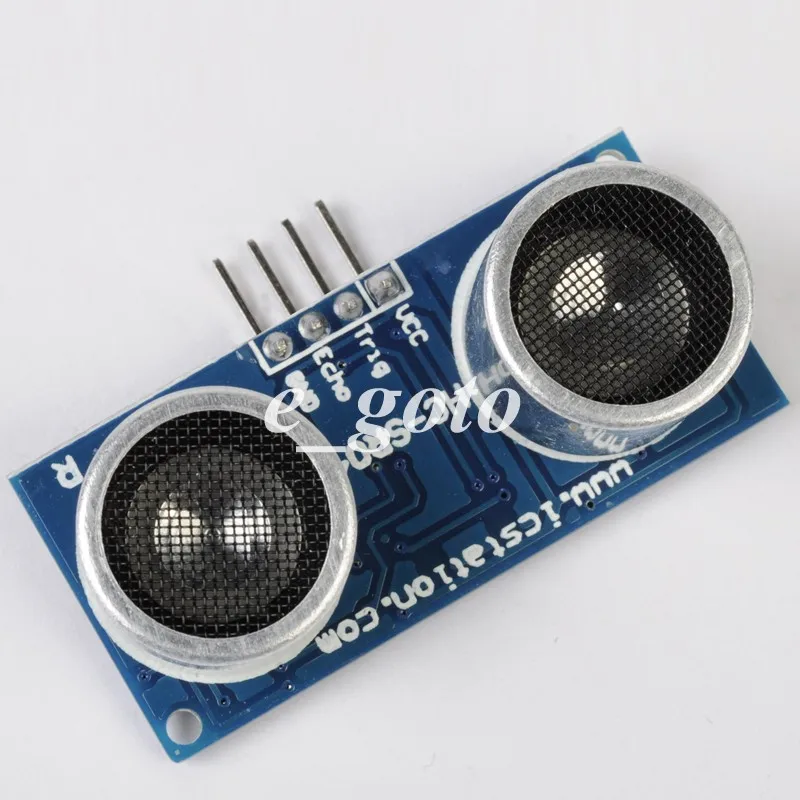

10 шт. HC-SR04 Ультразвуковой Модуль Расстояние измерительный преобразователь Сенсор для Arduino
10pcs HC SR04 Ultrasonic Module Distance Measuring Transducer Sensor for Arduino
Нажмите чтобы посмотреть больше
10pcs HC SR04 Ultrasonic Module Distance Measuring Transducer Sensor for Arduino
HTB1s2Iif8TH8KJjy0Fiq6ARsXXat
HTB1BuUnXMvD8KJjy0Flq6ygBFXaE
HTB1t5zfJXXXXXbhXFXXq6xXFXXXQ
HTB1D_nXJXXXXXaYXVXXq6xXFXXXv
HTB1tWa5JXXXXXbqaXXXq6xXFXXX1
HTB1pci2JXXXXXamapXXq6xXFXXXa
HTB1Exq3JXXXXXXMapXXq6xXFXXXX
HTB1dennJXXXXXXZXpXXq6xXFXXXV
HTB1rA17JXXXXXaDaXXXq6xXFXXXU

10 шт. HC-SR04 Ультразвуковой Модуль Расстояние измерительный преобразователь Сенсор для Arduino

100 % покупателям нравится этот товар!
Наличие: товар в наличие
Товар дня Окончание: 04:36:18
Цена:  $ 16.81 / партия
Цена продажи:  $ 15.63 / партия
от AliExpress
45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней

Поделиться:

1. Особенности:
Ультразвуковой Модуль HC-SR04 может предложить функцию неконтактного расстояния, диапазон которого составляет 2 см-400 см., и точность диапазона составляет до 2 мм; модуль включает в себя ультразвуковой передатчик, приемник и система управления.

2. Управление принцип:
(1) Используйте порт IO TRIG для триггерного диапазона. Он нуждается в 10 нам сигнал высокого уровня по крайней мере
(2) модуль может отправлять 8 Pro 40 KZ Square Wave автоматически, и проверим, если появится какой-либо сигнал, возвращенный.
(3) Если есть сигнал, возвращенный, выходной сигнал высокого уровня сигнала через эхо-порт IO. Продолжительность сигнала высокого уровня-это время от передатчика до получения с ультразвуком.
Испытательное расстояние = продолжительность скорости голоса высокого уровня * (340 м/с)/2

3. физическая карта
См. диаграмму проводки ниже,
VCC поставка 5 В, и GND-это молотый провод. TRIG является триггерным вводом сигнала управления, эхо-это эхо-сигнал эхо-сигнала.

4. параметра:
Электрический параметр: Ультразвуковой Модуль HC-SR04
Рабочее напряжение: DC 5 В
Рабочий ток: 15 мА
Рабочая частота: 40 Гц
Максимальная дальность: 4 м
Ближайший ассортимент: 2 см
Мерить ангела: 15 °
Входной триггерный сигнал: 10us TTL Pluse
Выходное эхо-сигнал: выходной сигнал ttl уровня, пропорциональный диапазону
Спецификация: 45*20*15 мм

5. схема ультразвуковой последовательности:
Триггер сигнала

Передача сигнала внутри модуля

Выход эхо-сигнала

Схема последовательности выше указывает, что вы просто должны поставить один 10 US импульсов или выше, чтобы триггер сигнал, внутри модуля он отправит 8 Pro 40 кГц круглый Электрический уровень с тестированием возвращаемой волны. Когда-то Протестировано, что есть возврат волнового сигнала, тогда это будет выводить эхо-сигнал. Ширина импульса эхо-сигнала находится в прямой пропорции на дистанцию тестирования. Таким образом, расстояние может быть каковано по длительности от передачи сигнала к принимающему сигналу.
Вот формула ниже:
US/58 = cm или US/148 = дюйм; расстояние = скорость звука высокого уровня * (340 м/с)/2
Предложение: период измерения составляет 60 мс или выше, который может защитить эхо-сигнал от передачи сигнала.

Примечание:
1. Для этого модуля, имейте в виду, не соединяться с электричеством. Если это связано с электричеством, необходимо подключить порт GND модуля во первых, В противном случае это повлияет на нормальную работу модуля.
2. при тестировании охват проверяемого объекта составляет 0.5 кв. метра или ниже, и попробовать сделать пластину плавно., В противном случае это повлияет на результат тестирования.

6. Параметры
